Viereckige Stecker QR typ mPm

Zurück zur Viereckige Stecker

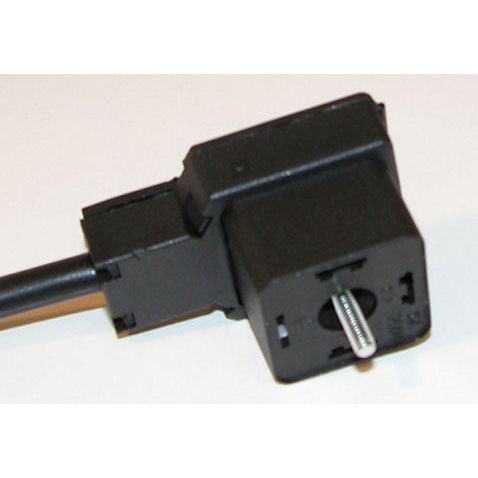

Oroflam S.r.l. hat die viereckigen Stecker QM entwickelt. Diese Stecker können mit oder ohne Kabel geliefert werden, welches 3- oder 4-polig sein kann.

Auf Kundenwunsch sind die Anschlüsse drehbar und erfolgen über gerade Fast-On-Stecker.

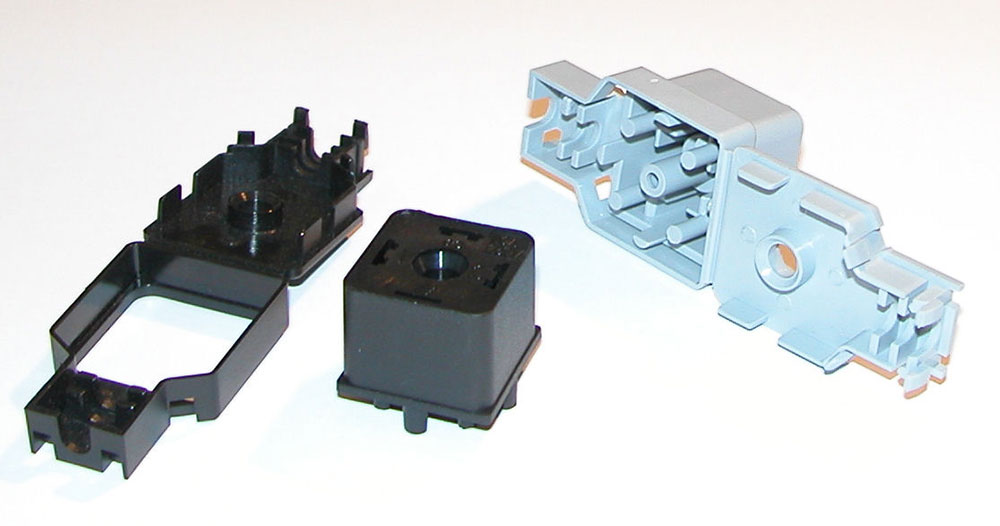

Der Stecker wird mit einer M3-Kreuzschlitzschraube an die Steckdose angeschlossen und lässt sich sehr einfach verkabeln, da er durch Crimpen an sich selbst verschlossen wird. Länge und Art der Anschlussklemmen werden nach den Kundenangaben angefertigt.

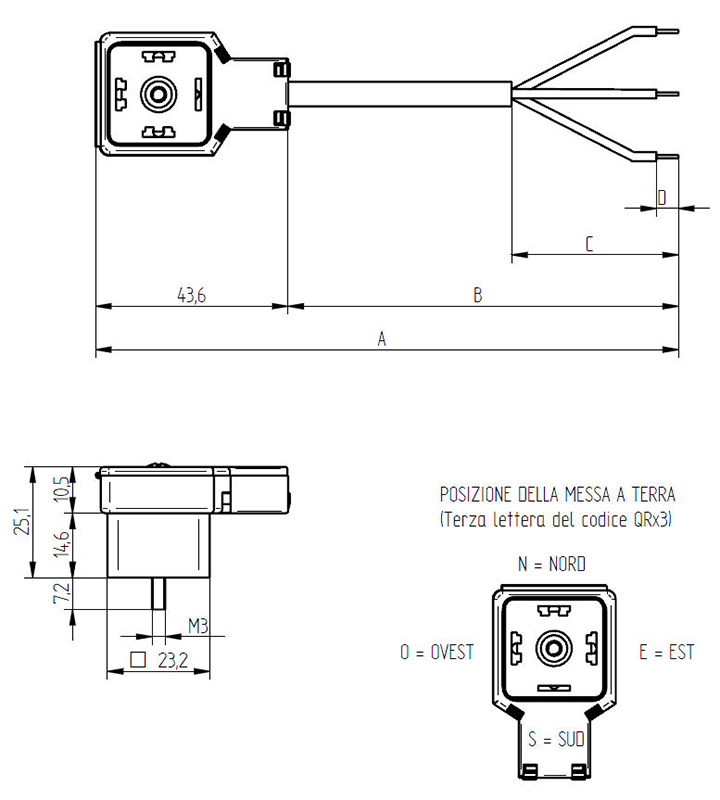

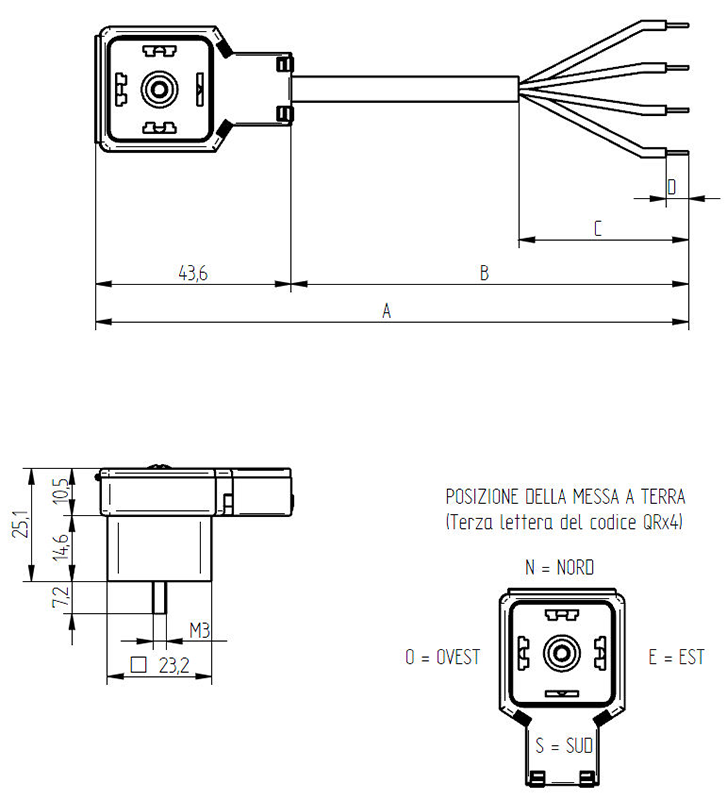

Bitte beachten: Die Ausrichtung der Masse wird durch den dritten Buchstaben des Steckercodes definiert: S = Süden, N = Norden, E = Osten, O = Westen (siehe Zeichnungen unten).

Technische Daten Tabelle QMxx (Kabelstecker)
Kontaktabstand 18 mm
maximale Spannung 250 V
maximal zulässige Dauerleistung 1 kW
Schutzmaterial Nylon PA6
Elektrokabel QRx3 3 x 0,75 H03 / 3 x 0,75 H05
Elektrokabel QRx4 4 x 0,75 H03 / 4 x 0,75 H05
Umgebungstemperaturbereich (mobile Installation) +5 °C ÷ +55 °C
Umgebungstemperaturbereich (feste Installation) -20 °C ÷ +55 °C
Schutzklasse IP 54
Befestigungsschraube M3

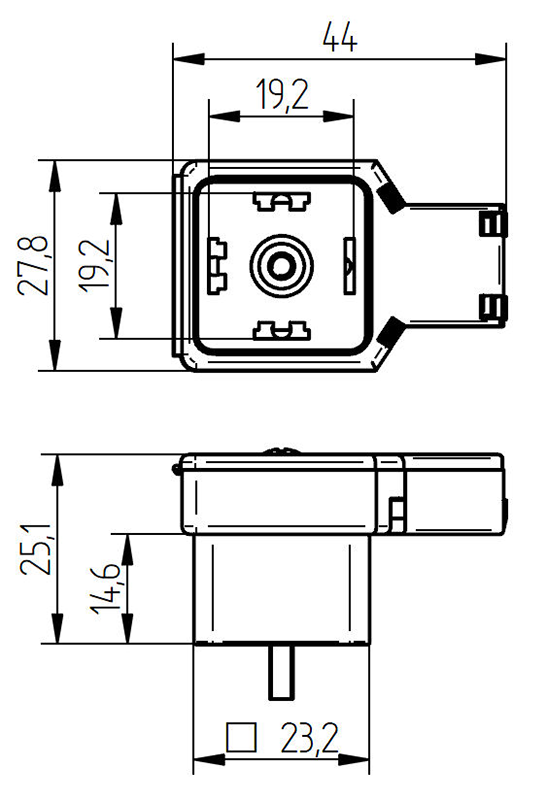

Technische Daten Tabelle QRxx (Stecker ohne Kabel)
Kontaktabstand 18 mm
Passende elektrische Anschlüsse fast-on flach 6,3 x 0,8 mm
Schutzmaterial Nylon PA6
Maximaler Durchmesser der Kabelummantelung QR3 5,8 mm
Maximaler Durchmesser der Kabelummantelung QR4 6,3 mm
Umgebungstemperaturbereich -20 °C ÷ +80 °C
Schutzklasse IP 54
Befestigungsschraube M3
Liste der Steckercodes
QRS3 Stecker mit Kabel mit “P” -förmigem Anschluss, für Kabel 3x0,75 mm
die Erdung ist nach Süden orientiert
QRN3 Stecker mit Kabel mit “P” -förmigem Anschluss, für Kabel 3x0,75 mm
die Erdung ist nach Norden orientiert
QRE3 Stecker mit Kabel mit “P” -förmigem Anschluss, für Kabel 3x0,75 mm
die Erdung ist nach Osten orientiert
QRO3 Stecker mit Kabel mit “P” -förmigem Anschluss, für Kabel 3x0,75 mm
die Erdung ist nach Westen orientiert
QR4 Stecker ohne Kabel mit “P” -förmigem Anschluss, vorbereitet für Kabel 4x0,75 mm
QRS4 Stecker mit Kabel mit “P” -förmigem Anschluss, für Kabel 4x0,75 mm
die Erdung ist nach Süden orientiert
QRN4 Stecker mit Kabel mit “P” -förmigem Anschluss, für Kabel 4x0,75 mm
die Erdung ist nach Norden orientiert
QRE4 Stecker mit Kabel mit “P” -förmigem Anschluss, für Kabel 4x0,75 mm
die Erdung ist nach Osten orientiert
QRO4 Stecker mit Kabel mit “P” -förmigem Anschluss, für Kabel 4x0,75 mm
die Erdung ist nach Westen orientiert

Wir empfehlen, uns über die Schaltfläche auf dieser Seite zu kontaktieren oder eine E-Mail an tecnico@oroflam.it zu schreiben, um ein Angebot für unsere Stecker anzufordern. Bitte verwenden Sie die hier bereitgestellten Zeichnungen, um die Länge und das Abmanteln des Netzkabels festzulegen und gegebenenfalls die anzupressenden elektrischen Anschlüsse anzugeben.
